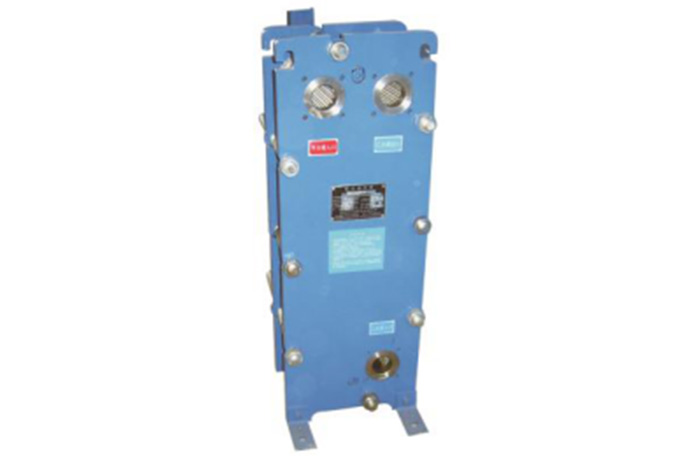

板式換熱器
　　

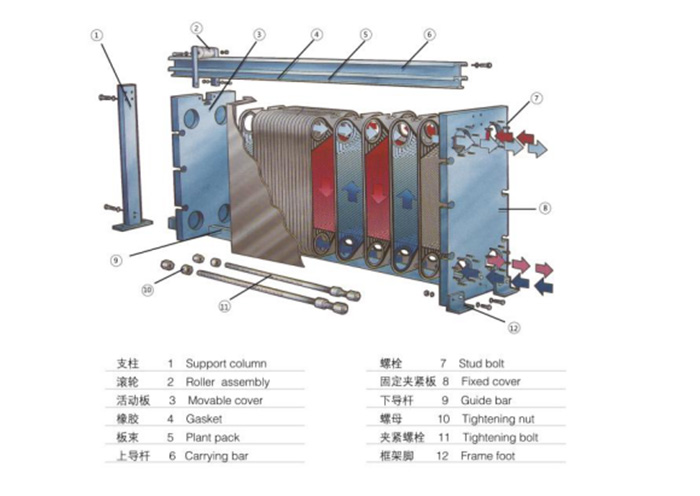

　　板式換熱器是由一組波紋金屬板組成，板上有四個角孔、供熱交換的兩種液（氣）體通過。金屬板片安裝在一個有限定板和活動壓緊板的概架內，并用夾緊蝶栓夾緊。板片上裝有密封熱片，將流體通道密封，并且引導流體至各自通道內。波紋板不僅提高了滿流程度，并且形成許多支撐點，足以承受介質問的壓力差。金屬板和活動壓緊板器掛在上導桿，并由下導桿定位，而 桿端則固定在支撐柱上。

　　
　　傳熱效率高，端部溫差小，板片波紋的設計以高度的薄膜傳熱為目標，板片波峻所形成的特殊流道使流體在極低的流速下即可發生強烈的滿流，一般總傳熱系數可高達3000-8500w/m'k。通過全逆流的形式進行熱交換，可達到1℃的 端部溫差。
　　
　　使用安全可靠，維護簡單在板片角孔上有2道密封墊，同時設有信號孔，防止了兩種介質相混。 結構極為緊湊，維護時只需松開夾緊螺桿，在原空間范圍內操作，且拆裝簡單。 結垢傾向低，成本低流體的高度端流有防止污垢生成的自凈效應。由于換熱面積、占地面積、流體阻力、冷卻介質用量，維護費用等項目數值的減少，可以達到高性價比。

　　材質：
　　
　　不銹鋼（AISI304.AISI316等），鈦及鈦紀（Ti.Ti-Pd）
　　
　　20Cr.Rs-2
　　
　　錦（Ni)
　　
　　HASTELLOY 合金(C276,D205,b2G)
　　
　　適合流體：
　　
　　凈水、河川水、食用油、礦物油
　　
　　海水、鹽水、鹽化物
　　
　　稀硫酸、稀硫鹽化物水溶液、無機水溶液高溫、高濃度苛性鈉
　　
　　濃硫酸、鹽酸、磷酸
　　
　　鹽酸、中濃度硫酸、磷酸、氯酸
